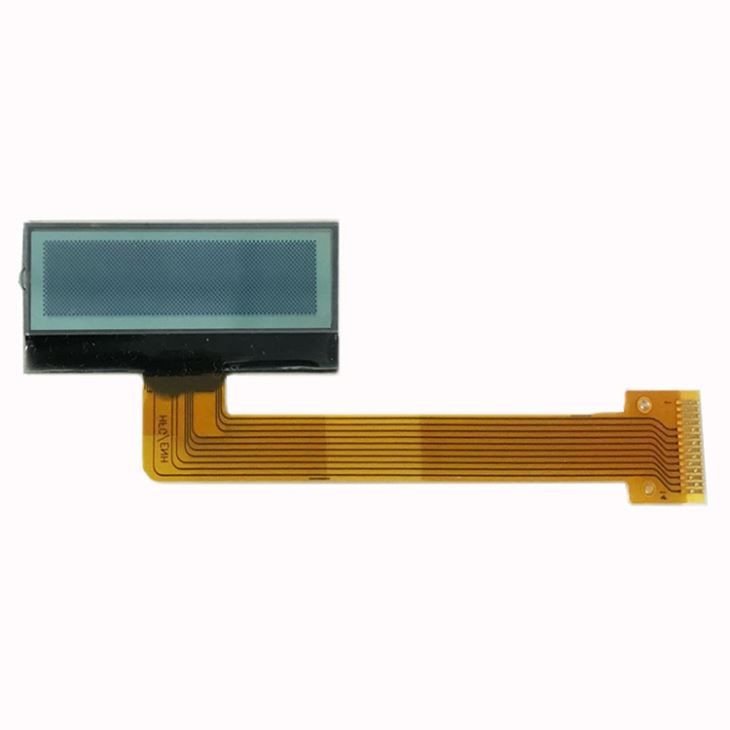

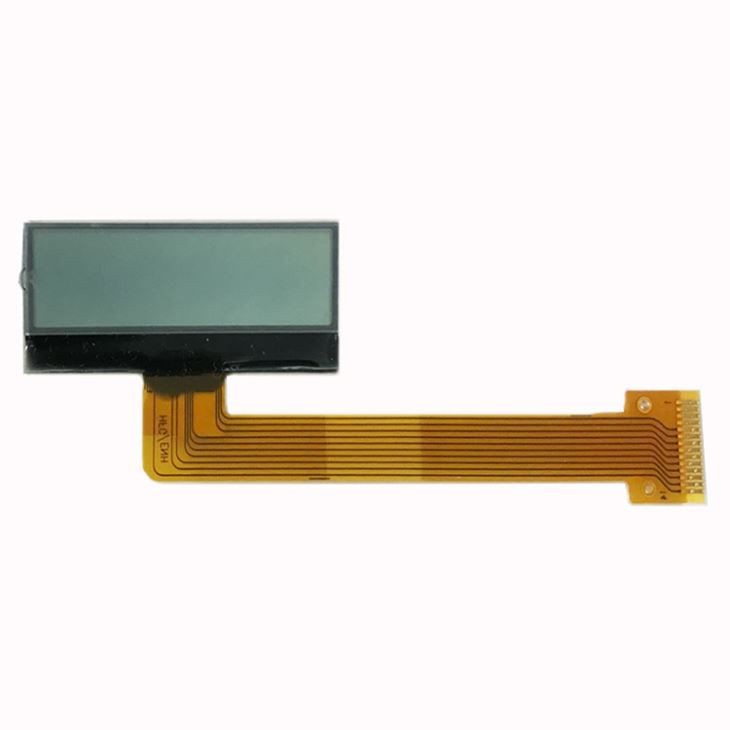

Modul Paparan LCD Grafik Saiz Kecil
Untuk semua paparan LCD kami, jurutera reka bentuk kami telah mengumpulkan banyak lembaran data pengawal lcd sambil menyemak pengawal paparan dan set cip yang berbeza. Kami telah menambahkannya di sini untuk memudahkan anda bekerja dengan pengawal dan set cip yang berbeza ini.
- pengenalan produk
Maklumat produk
Untuk semua paparan LCD kami, jurutera reka bentuk kami telah mengumpulkan banyak lembaran data pengawal lcd sambil menyemak pengawal paparan dan set cip yang berbeza. Kami telah menambahkannya di sini untuk memudahkan anda bekerja dengan pengawal dan set cip yang berbeza ini. Lembaran data LCD ini tidak dicipta atau diselenggara oleh Crystalfontz; ia dibekalkan hanya "seadanya" untuk kegunaan anda.
Spesifikasi
Paparan LCD Grafik Saiz Kecil | |

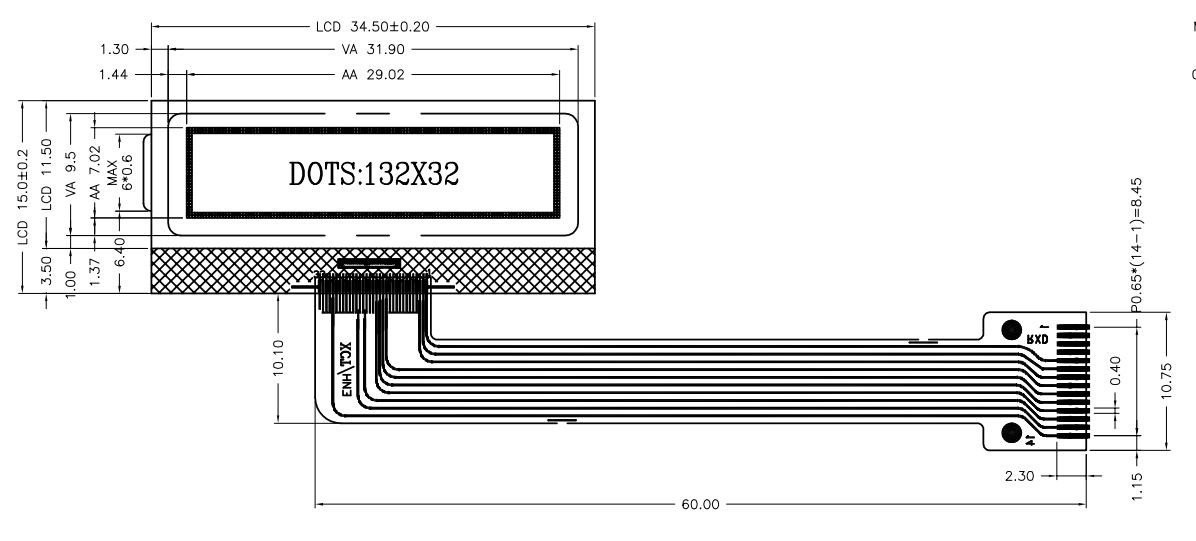

Saiz Garis Besar | 34.5x15 mm |
Kawasan Pandangan | 31.9x9.5 mm |
Kawasan Aktif | 29.02x7.02 mm |
Resolusi Paparan | 132x32 |
Mod Paparan | FSTN/Reflektif/Positif |
Sudut Pandangan | 12:00 |
Kaedah Memandu | 1/32 tugas, 1/6 berat sebelah |
VOP | 6.2V |
VDD | 3.0V |
Atas | -10 - tambah 60 |
TST | -20- tambah 70 |
Penyambung | COG tambah FPC |
IC pemandu | ST7567 (atau IC serasi lain) |
Mematuhi RoHS | ya |
1. Mod Paparan: FSTN /Reflektif / Positif.
2. Sudut Pandangan: 12 0'clock.
3. Kaedah Pandu:1/32 Kewajipan 1/6 Bias, Vop=6.2V (sampel pelanggan), Vdd=3.0V.
4. Atas: -10 darjah ~ tambah 60 darjah , Tst: -20 darjah darjah ~ tambah 70 darjah darjah .
5. Penyambung: COG tambah FPC.
6. IC pemacu: ST7567 (atau IC lain yang serasi)
7. RoHS Compliant: Ya.
Soalan Lazim
1. Bolehkah anda menyediakan lukisan dan prosedur yang berkaitan?
J: Kami boleh menyediakan lukisan dan prosedur untuk pengesahan pelanggan.
2. Bagaimana anda menguruskan kualiti produk?
A: Produk dibakar, penuaan, pengukuran elektrik dan prosedur lain untuk ujian.
3. Adakah produk dalam stok? Berapa lama kitaran pengeluaran?
A: Sesetengah produk ada dalam stok, Pengeluaran kelompok kecil selama 1 minggu, Pengeluaran besar-besaran selama 2 minggu.
